板式換熱器的技術特點

卓越的導流設備

板片的進口分流區設計有流線引導槽，它具有拉近不同流道上的流動阻力之差別的作用，使得流體在 板片換熱區域均勻分布，從而避免了不均勻流量分配和流動死角所帶來的換熱效率下降、點蝕和結垢 等弊端。對于寬度較大的板片，還增加了順等勢線均壓槽，從而使流線引導槽和順等勢線均壓槽交叉 形成的阻力很小，具有近乎完美的均流作用的網格狀進口分流區。同時分流區還起到快速形成紊流強烈換熱的作用，使分流區提前參與換熱，有效地提高了換熱長度，減少換熱面積。

先進的定位結構

板片采用燕尾槽形狀的懸掛定位系統。該系統有三個功能：

懸掛：將板片懸掛在上導桿上，使其能沿上導桿前后自由滑動；

定位：使板片上下左右定位準確；

鎖定：最新設計的燕尾槽折邊使得板片在夾緊時能自動相互鎖住，從而保證所有的板片在任何安裝條 件下都能精確地對齊，避免了人為因素所造成的偏差。采用板片四角凹凸槽定位技術，使板片在裝配 時互相咬邊鎖定，永不錯位。

特殊的汽-水高效板式換熱器

當熱源為蒸汽時，傳統采用管殼式換熱器，這種換熱器傳熱系數低（1000W/m2 - °C）,體積大，結垢難 于清除，而板式換熱器傳熱系數可達7000W/m2 - °C,但由于密封墊片不能耐高溫，還不宜直接使用 蒸汽介質。為此我公司開發研制出汽一水直接換熱器（減溫器）與板式換熱器相結合的汽一水高效板式換 熱器，它充分利用了兩種換熱器的優點，達到運行可靠和節能的效果。

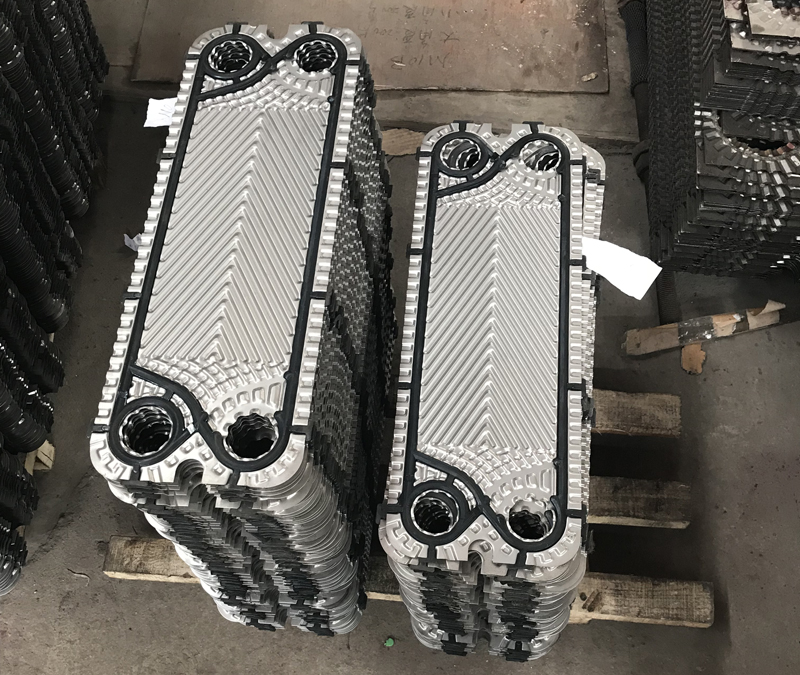

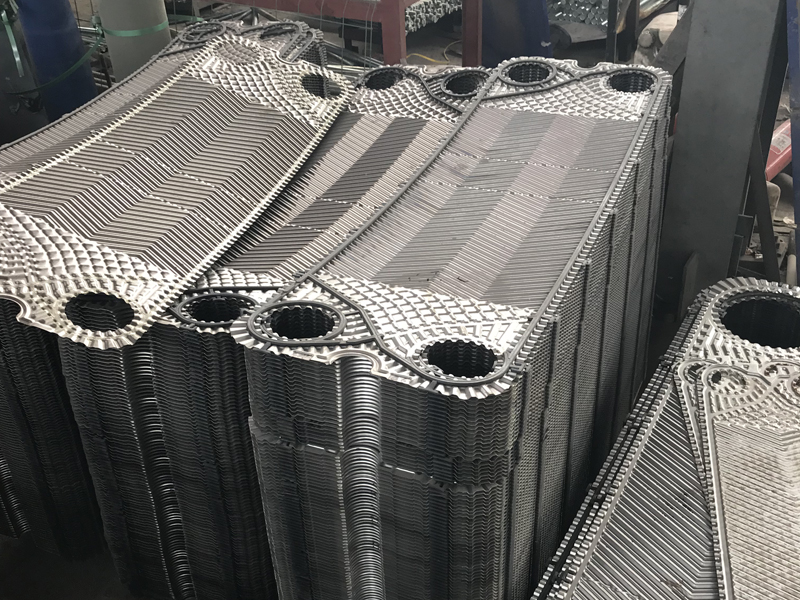

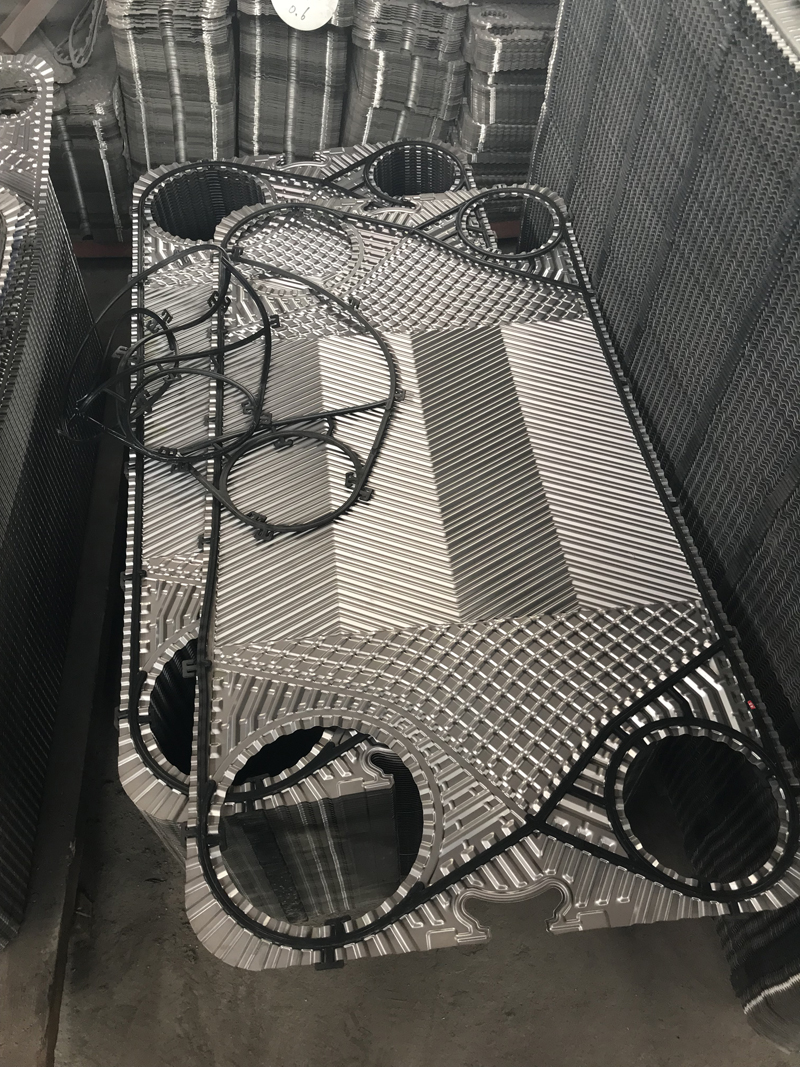

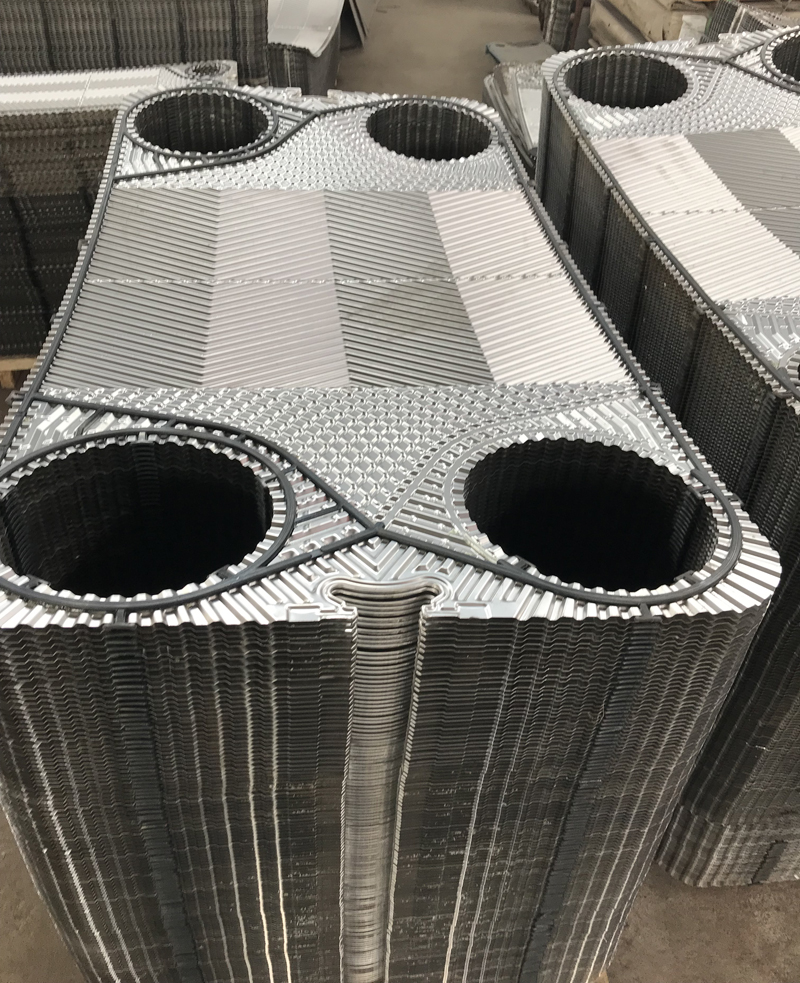

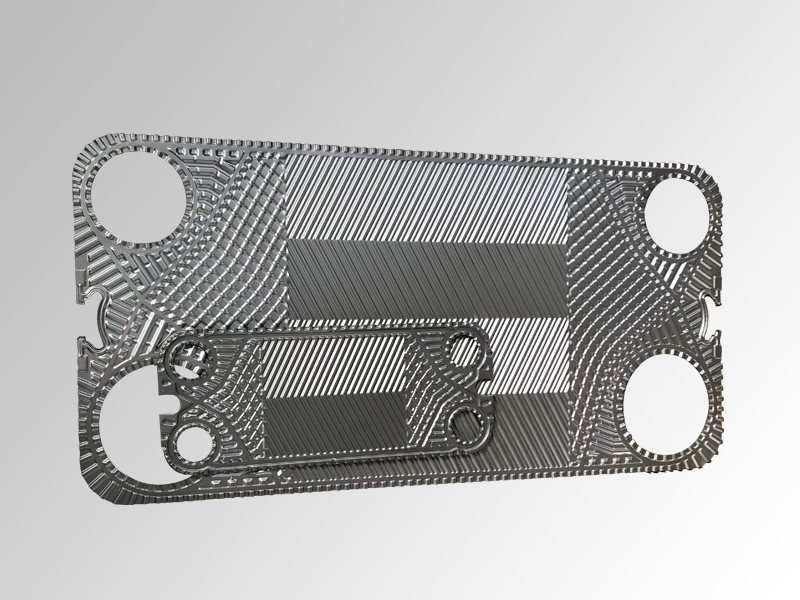

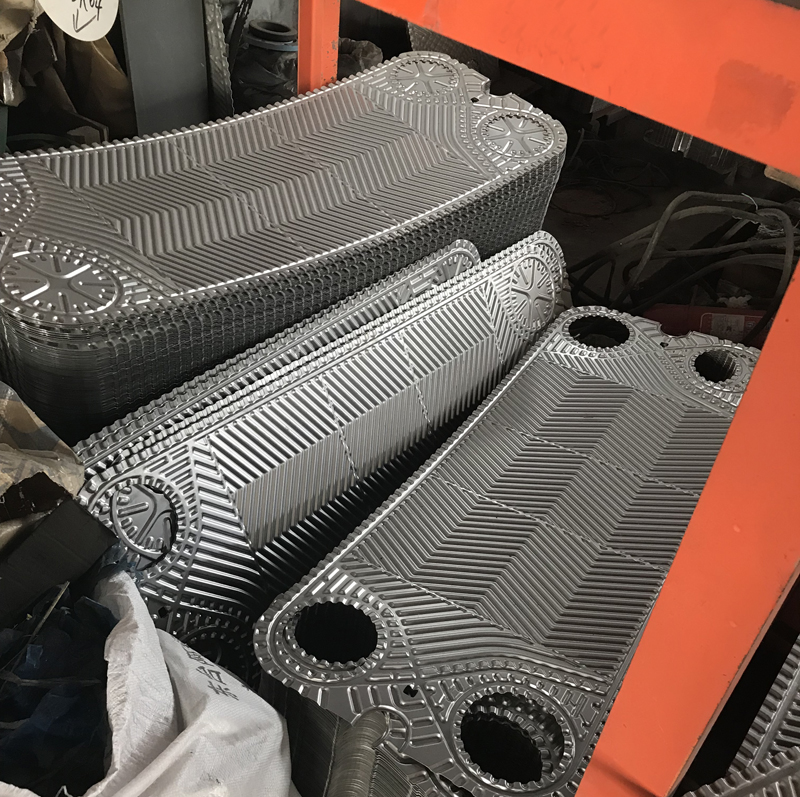

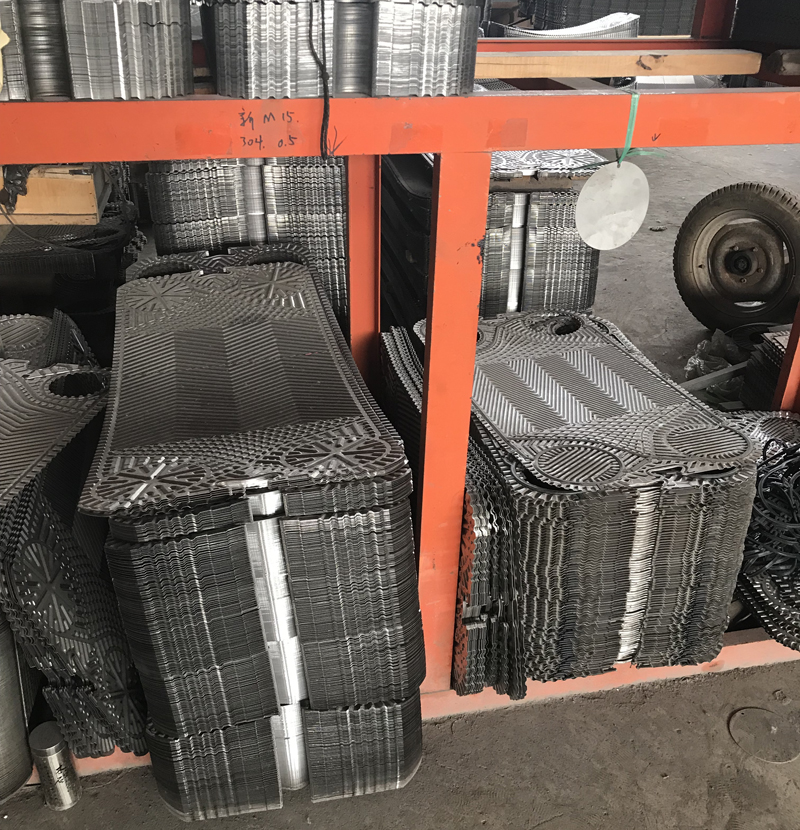

新型換熱板介紹

1） 板片波紋以板片中心線劃分為兩側，從而拉近不同流道間的阻力差和達到熱混合的原理，能夠做到換熱量、流量和允許壓降間的完全匹配，可以大大節省換熱面積。

2） 換熱板密封為雙面密封，板片四個角孔可以根據實際工藝情況任意選擇密封方式。

3） 換熱板的獨特設計可根據不同的工藝，組裝不同的結構形式，既可以組裝成等截面又可以組裝成不等截面，徹底打破了傳統的不等截面換熱器由兩張不同的所謂的A、B板結合構成傳統板型，裝備精度

板式換熱器的應用范圍

▲化學工業　　　　　　　　　　▲船舶工業

▲紙漿和造紙行業　　　　　　　▲建筑工業

▲食品加工業　　　　　　　　　▲紡織、印染工業

▲采暖通風及空調　　　　　　　▲醫藥工業

▲離岸油田及天然氣生產　　　　▲金屬電鍍工業

▲機械工程　　　　　　　　　　▲油脂工業

▲電力工業　　　　　　　　　　▲人造纖維工業

▲鋼鐵及其它金屬行業                ▲石油工業

板式換熱器的板片材質

a、不銹鋼SUS304 SUS304L SUS316 SUS316L SUS321 SUS310S SUS317L SM0254。

b、鈦板、鎮板。

c、哈氏合金c。c—276

d、如用戶對材質有特殊需求，可在訂貨時提出。

部分密封熱片材料說明
